Estructura de una fibra óptica y principio de funcionamiento
Fibra óptica de plástico
Fibra de vidrio
Ángulo de aceptación
Atenuación
Fibras seleccionables
Instalación
Modos de curvatura de los terminales
Descripción terminológica técnica.
Estructura de una fibra óptica y principio de funcionamiento
Una fibra óptica está compuesta por:
- Un núcleo, a través del cual se propaga la luz.
- Una camisa que garantice la reflexión de la luz y la mantenga en el núcleo.
- Una vaina que sirva para proteger la propia fibra del ambiente externo.
La luz que recorre a fibra, se refleja por la superficie separando el núcleo de la camisa. Para que un rayo pueda entrar en la fibra, es necesario que llegue a la superficie de la fibra con un ángulo de incidencia inferior al ángulo límite, después del cual los rayos entran en la camisa y se dispersan sobre la recubierta de protección.
Las fibras ópticas de DIELL pueden ser divididas en dos grupos, según el material utilizado por el núcleo: fibras ópticas de plástico y fibras ópticas de vidrio.
Fibra óptica de plástico
Extremadamente fina (núcleo Ø 0.5 mm):
1) Serie CF, fibra “no seccionable”, fibra con conexión metálica estándar Ø 2.2mm.
Elevadas distancias (núcleo Ø 0.1 mm):
1) Componible: fibra en metros (AF-1S) Ø 2.2 mm + accesorios AF.
2) Estándar: serie CF, fibra “seccionable” Ø 2.2 mm
3) Estándar: serie OF, fibra “no seccionable”, conexión especial para amplificador MSF.
Fibra de vidrio
Alta temperatura (núcleo Ø 1 mm multifibrilar) cubierto con una vaina de acero inox. Conexión estándar metálica Ø 2.2mm.
Ángulo de aceptación

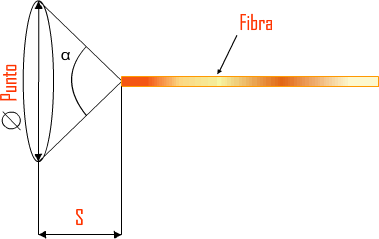

El ángulo de aceptación es este ángulo en el cual, la fibra acepta un rayo de luz; también es el ángulo en el cuál la fibra descarga la luz. Por lo tanto tal ángulo nos proporciona el tamaño del punto generado.
Ø punto luminoso = 2 * S * tg (/2) 1.3 * S
Las fibras ópticas de DIELL poseen un ángulo de apertura de 60°: mientras que en las de vidrio es de 70°.
Atenuación
La atenuación es la reducción de la potencia de la señal en dependencia a la longitud de la fibra. Tal parámetro deberá tenerse en cuenta si se utiliza una fibra de metraje AF-1S o si se adquieren fibras cuya longitud sea superior al tamaño estándar.
Fibras seleccionables
Las fibras de plástico de DIELL con un núcleo de Ø 1 mm, pueden seleccionarse con cortador de 5 agujeros AF/C (suministrado). Es imprescindible que el corte se realice en la forma correcta para obtener el mejor rendimiento de la fibra:
- Colocar la fibra en uno de los agujeros del cortador que no haya sido utilizado hasta la longitud deseada, y bajar la cuchilla con un progresivo movimiento suave.
- Utilizar cada agujero una sola vez, sino podría provocar un corte irregular que ocasionaría una reducción en la sensibilidad.
Instalación
• No aplicar a la fibra a una fuerza de tracción mayor a 3 Kg.
• Mantener el radio de la curvatura lo más amplio posible (ver aparato – radio de curvatura).
• No doblar en un punto próximo al amplificador ni a los terminales.
• Fijar las fibras con pasacables de nylon, o abrazaderas sujetacables, con el fin de evitar presiones que podrían deformar la fibra.
• Fijación de terminación de fibra óptica: apretar el anillo de fijación en base a los siguientes pares de apriete:
M7: 4.5 mm
M6: 1.2 mm
M4: 0.8 mm
M3:0.8 mm
- En caso de fijación con taco (terminales lisas) no emplear pares de apriete superiores a:
Ø = 3mm: 0.25 Nm
Ø > 3mm: 0.5 Nm
- Insertar la fibra en el amplificador
- Serie CF y CV: soltar las tuercas anulares de los soportes de la fibra, insertar las dos fibras ópticas en sus asientos especiales, empujar bien hacia abajo, para solventar la resistencia de los anillos internos, fijar firmemente las tuercas anulares.
Serie OF: insertar la Terminal especial en el asiento del soporte de la fibra de amplificador MFS, apretar firmemente las tuercas anulares.
Mínimo radio de curvatura de la fibra.
Es importante espetar el radio mínimo de curvatura al insertar una fibra, para evitar pérdida de rendimiento o roturas.
- Fibra de plástico con núcleo Ø 0.5 mm:
Rmin = 5mm
- Fibra de plástico con núcleo Ø 1 mm:
Rmin = 10mm
- Fibra de vidrio con núcleo Ø 1 mm:
Rmin = 10mm
Modos de curvatura de los terminales
En el caso de terminales moldeables, es importantes respetar el máximo radio de curvatura, con el fin de evitar la reducción en las prestaciones o probar una rotura.
- Fibra de plástico con núcleo Ø 0.5 mm:
Rmin = 5mm
- Fibra de plástico o vidrio con núcleo Ø 1 mm:
Rmin = 10 mm
La curvatura del Terminal deberá realizarse como mínimo a 10 mm de distancia de la extremidad sensible.
En el caso d fibras con reflexión difusa, la curvatura del terminal deberá realizarse siguiendo la dirección indicada en la imagen. |
